產品結構
●產品型號： H05V-U/H07V-U H05V-R/H07V-R H05V-K/H07V-K
●導體 ： 實心或多股絞合裸銅導體
（符合IEC60228 cl.1.2.5 VDE0295 cl.1.2.5標準）
●絕緣 ： PVC（聚氯乙烯T11)絕緣（符合VDE0281標準）
●線芯識別 ： 線芯顏色編碼遵循VDE0293
技術特性
●額定電壓： 300/500V （H05V）
450/750V （H07V）
●測試電壓： 2000V/5min（H05V）
2500V/5min（H07V）
●使用溫度范圍： -15℃至+70℃
（固定敷設） 彎曲半徑為：15×D（cl.1.2類導體）
彎曲半徑為：12×D（cl.5類導體）
應用場合
●H05V-U：主要安裝于設備內部，以及在有保護前提下用于照明，干燥房間、生產設施、開關和配電盤。
●H07V-U：電纜可敷設于穿線管，主要用于設備、配線盤和交換機的內部連接以及在有保護前提下用于交流最高電壓1000V或直流750V照明系統中。
●H05V-R/H07V-R：用于室內、工業廠房、轉換站地下安裝，也可用于配電板和配電盤或需要較多線股的設備。用于出口歐洲國家電子機械和開關裝置中，可作為歐洲制造設備線MRO的代替。
●H05V-K：主要安裝于設備內部，以及在有保護前提下用于照明，干燥房間、生產設施、開關和配電盤，空間狹小要求柔軟場所。
●H07V-K：電纜可敷設于穿線管，主要用于設備、配線盤和交換機的內部連接以及在有保護前提下用于交流最高電壓1000V或直流750V照明系統中，空間狹小要求柔軟場所。

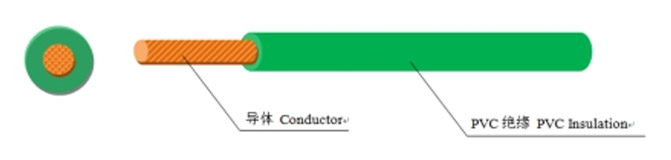

產品結構圖
表1 H05V-U (1類導體）
|
芯數×截面積Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量Weight (kg/km) |
芯數×截面積 Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
0.5 |
2.1 |
9.2 |
1.0 |
2.5 |
14.0 |
|
0.75 |
2.3 |
11.1 |
|
|
|
表2 H07V-U（1類導體）
|
芯數×截面積Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量Weight (kg/km) |
芯數×截面積 Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
1.5 |
3.0 |
21.4 |
6 |
4.6 |
68.6 |
|
2.5 |
3.6 |
33.3 |
10 |
6.0 |
114.6 |
|
4 |
4.1 |
48.7 |
|
|
|
表3 H05V-R (2類導體）
|
芯數×截面積Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量Weight (kg/km) |
芯數×截面積 Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
0.5 |
2.2 |
9.2 |
1.0 |
2.6 |
14.6 |
|
0.75 |
2.4 |
12.1 |
|
|
|
表4 H07V-R (2類導體）
|
芯數×截面積Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量Weight (kg/km) |
芯數×截面積 Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
1.5 |
3.0 |
21.4 |
16 |
7.2 |
173.0 |
|
2.5 |
3.6 |
33.3 |
25 |
8.6 |
265.7 |
|
4 |
4.1 |
48.7 |
35 |
9.6 |
360.7 |
|
6 |
4.6 |
68.6 |
50 |
11.2 |
511.3 |
|
10 |
6.2 |
114.6 |
70 |
13.0 |
701.6 |
表5 H05V-K H05V2-K(5類導體）
|
芯數×截面積Cores or Section (n×mm2) |
最大外徑 External Diameter （mm) |
近似重量Weight (kg/km) |
芯數×截面積 Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
0.5 |
2.2 |
10.0 |
1.0 |
2.7 |
16.0 |
|
0.75 |
2.5 |
13.0 |
|
|
|
表6 H07V-K (5類導體）
|
芯數×截面積Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量Weight (kg/km) |
芯數×截面積 Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
1.5 |
3.2 |
23.2 |
16 |
8.1 |
186.3 |
|
2.5 |
3.8 |
35.8 |
25 |
9.9 |
287.1 |
|
4 |
4.4 |
52.4 |
35 |
11.2 |
388.6 |
|
6 |
5.0 |
73.7 |
50 |
13.3 |
551.9 |
|
10 |
6.8 |
123.4 |
70 |
15.4 |
800.6 |
